Nokia E90 (Putus Jalur BSI)

Kerusakan:
- Konektor batrai copot.
- Ground & BSI putus jalur.

Analisa:
- Tidak ada jalur alternatif BSI selain cabut IC Avilma.
- Jalur BSI konektor batrai terhubung langsung dengan kaki L11 Avilma.
- Cabut Avilma, kemudian jumper dari kolong IC.



Kondisi konektor batrai yang copot & putus jalur.



Proses cabut IC Avilma & jumper jalur BSI dari kaki L11 Avilma.





Pembesaran gambar.





Proses pemasangan kembali IC Avilma.





Pembesaran gambar.





Kondisi HP kembali normal.

Samsung SM-G313 Galaxy V (Mati Total Karena Short VBAT)

Kerusakan:
- Mati total karena short VBAT.

Analisa:
- Dari sekian banyak kasus short full pada jalur VBAT Galaxy V, sangat susah dijadikan patokan. Contohnya pada kasus yang satu ini, short VBAT berasal dari capasitor kecil di dekat CPU.
- Cabut saja capasitornya, tentu saja diketahui setelah melalui proses deteksi panas via Power Supply.

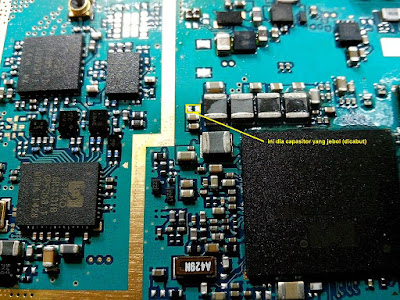

Capasitor filter VBAT penyebab jebol dibuang.





Hasil akhir, kondisi HH kembali normal

Blackberry 9780 Delta (Mati Total & Panas)

Kerusakan:
- Mati Total kemudian muncul panas pada board.

Analisa:
- Awal anlisa dengan mengidentifikasi denyut arus listrik via Power Supply.
- Jika kondisi HH normal arus listrik berkisar 0.05A ~ 0.06A, pada kondisi ini nilai arus listrik cuma gantung 0.02A, terkadang turun 0.01A.
- Seperti mengidentifikasikan ada yang tidak beres dengan interface power atau RF nya.
- Berhubung kondisi HH ex-water damage, kemudian menimbulkan panas pada area RF, kecurigaan langsung mengarah pada interface RF.
- Cabut kaleng RF kemudian perhatikan dengan seksama pada area ini, ternyata dugaan saya tidak meleset, terdapat korosi parah pada U501.
- Cabut U501 kemudian bersihkan setiap korosi yg menempel pada kaki IC.
- Sayangnya U501 sudah tidak bisa digunakan karena korosi parah, terpaksa ganti dari kanibalan Blackberry 8520 (U401).



Penyebab arus listrik gantung 0.02A & panas ternyata berasal dari U501 yang korosi & tidak layak pakai



Setelah ganti U501 dari kanibalan Blackberry 8520, kondisi HH kembali normal

Advan Vandroid T (Tidak Mengisi)

Kerusakan:
- Awalnya disangka mati total.
- Ternyata kondisi tab tidak bisa mengisi karena jalur USB bermasalah.
- Interface USB terbakar karena masuk air.

Analisa:
- Ukur resistansi jalur USB mulai dari GND (OK), ID (NC/No Connect), DP (OK), DM (OK), VBUS (putus).
- Cari jalur VBUS, ketemu juga titiknya di salah satu capasitor berdasarkan panduan skema.
- Buat jumperan dari konektor USB (VBUS) langsung ke capasitor.



Area USB yang terbakar karena masuk air.





Proses jumper dari konektor USB untuk jalur VBUS





Titik jumperan VBUS diambil dari salah satu capasitor





Kondisi Tab kembali normal

Samsung SM-G313 Galaxy V (Mati Total Karena Konslet VBAT)

Kerusakan:
- Mati total.
- Konslet full pada jalur VBAT.

Analisa:
- Injek tegangan Power Supply perlahan-lahan sampai arus listrik menunjukkan nilai tertentu yang bisa membantu mendeteksi panas pada board.
- Ternyata sebuah capasitor filter VBAT jebol.
- Cabut atau bisa diganti dengan nilai yang sama atau setidaknya mendekati toleransi.



Proses eksekusi (cabut capasitor penyebab short)





Penampang keseluruhan board





Hasil akhir, kondisi HH kembali normal
