Samsung GT-i8262 (Mati Total) Sukses

Kerusakan:
Mati total.
Ketika tekan tombol power, arus listrik melonjak tinggi.

 Solusi:
Dalam kondisi tekan power, raba area yang panas, terdeteksi juga di dekat Blitz kamera.
Entah apa fungsinya, dicabut langsung ok.
Sukses.



Short capasitor seperti pada gambar yang ditandai.

Hasil akhir.



Blackberry Q10 (Mati Total) Sukses

Kerusakan:
Mati total.

Solusi:
Bongkar mesin, ukur satu per satu capasitor.
Begini, yang menjadi prioritas utama saya dalam mengeksekusi Blackberry Q10 adalah jalur VSYS nya.
Karena dari pengalaman, tipe yang 1 ini sering juga bermasalah pada jalur VSYS nya.
Kebetulan ketika VSYS diukur, ternyata short.
Langsung injek tegangan di jalur VSYS, dan terdeteklah asal shortnya, capasitor C3505 jebol.
Buang capasitornya.
Sukses.



Proses injeksi tegangan & deteksi short.

C3505 adalah tersangkanya.



Hasil akhir



Blackberry 9900 Dacota (Mati Total) Sukses

Kerusakan:
Mati total, ex-repair, banjir flux.
Lemparan teknisi tetangga sebelah.

Solusi:
Ukur satu per satu hambatan dalam capasitor disekitar IC Power, diperoleh data jalur VSYS short full.
Langsung injek tegangan ke jalur VSYS, keluar asap dari kaleng JET Power.
Angkat kaleng JET Power, terlihat jelas C1308 gosong.
Cabut kondensator C1308.
Coba pasang batrai, LED indikator nyala tapi layar blank gelap.
Coba ganti LCD, ok.
Sukses.



Kondisi awal mesin, banjir flux



Proses injek tegangan dan deteksi komponen penyebab short VSYS



Penyebabnya adalah C1308



Hasil akhir

Samsung GT-N7000 (Mati Total) Sukses

Kerusakan:
Mati total, setelah dicek ternyata short full pada jalur VBAT.


Solusi:
Bongkar mesin, dalam kondisi ditelanjangi...injek tegangan VBAT langsung ke jalur VBAT.
Beberapa detik keluar asap dari salah satu capasitor.
Cabut capasitor.
Sukses.



Proses eksekusi capasitor short.

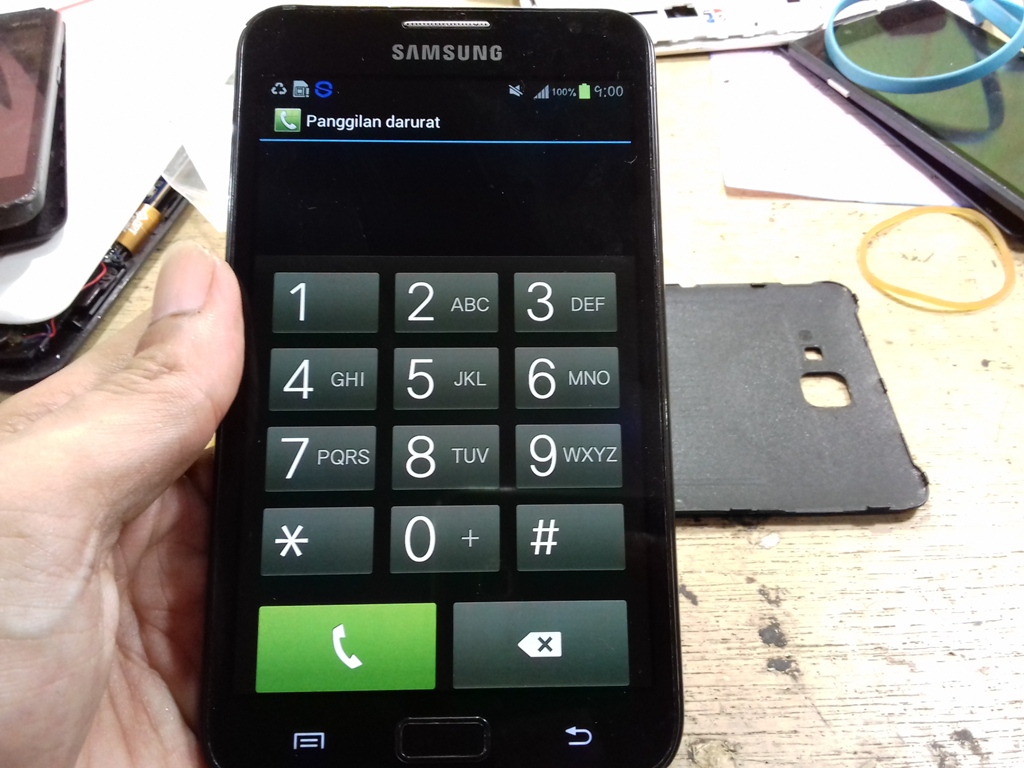

Hasil akhir.
