Samsung SM-G355H Galaxy Core 2 (Blank Display) Sukses

Kerusakan:
- Blank display.
- Tampilan layar gelap, seperti mati lampu.

Analisa:
- Ukur hambatan jalur VLCD_3V putus.
- Cari tegangan pengganti disekitar konektor LCD, tidak ada yg mengeluarkan tegangan sebesar 2.6V sampai 3V.
- Terpaksa jumper dari area CPU yang mengeluarkan tegangan sebesar 2.6V.

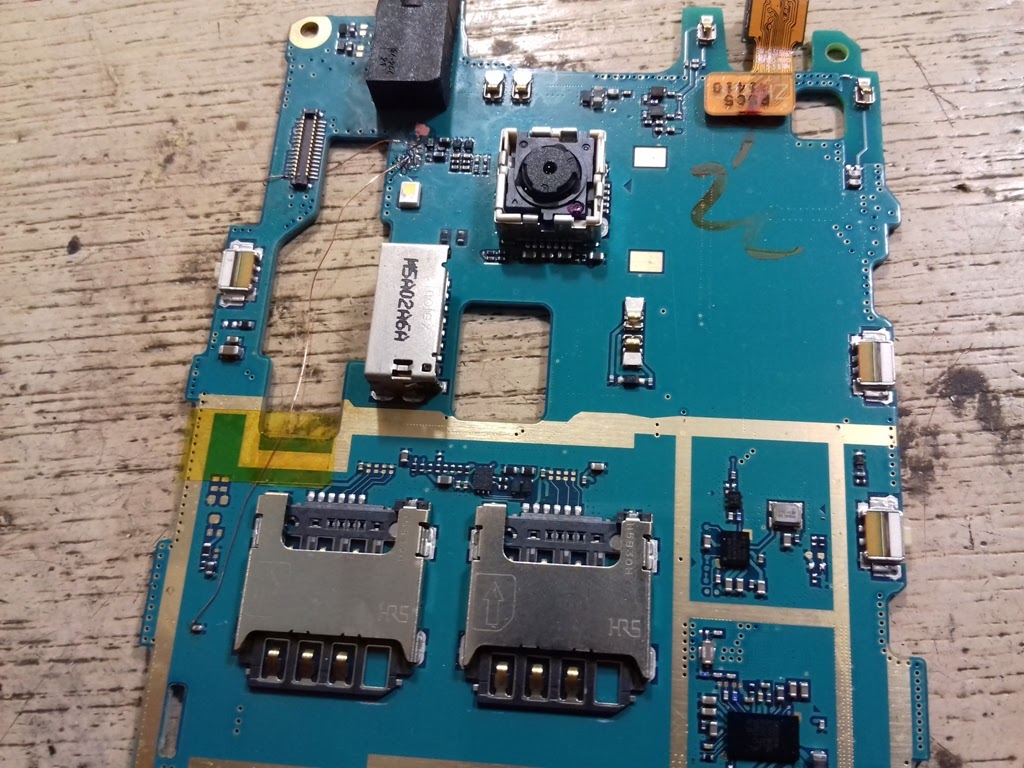

Proses jumper tegangan VLCD_3V



Board A



Board B

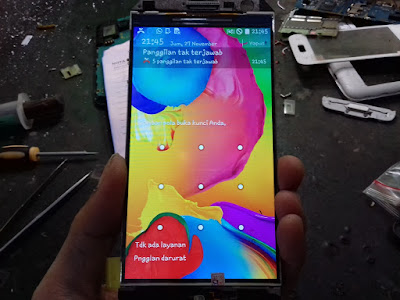

Hasil akhir

Samsung SM-G130 Galaxy Young 2 (Touchscreen Tidak Fungsi) Sukses

Kerusakan:
- Touchscreen tidak berfungsi.

Analisa:
- Sudah gonta-ganti TS hasil tetap sama.
- Sudah gonta-ganti LCD hasil tetap sama.
- HH ex-water damage.
- Coba bypass dari jalur yang mengeluarkan tegangan yang sama, tetap tidak berhasil.
- Coba komper dari HH normal, dugaan awal...saya mengira bahwa bekas korosi berasal dari jalur handfree ternyata keliru. Beberapa komponen tersebut ternyata merupakan jalur VTOUCH_3V.
- Jumper dari jalur yang korosi (sudah hilang komponennya) ke jalur VTOUCH konektor LCD, sukses.



Proses jumper jalur VTOUCH_3V



Perbandingan dengan mesin normal



Hasil akhir

Samsung SM-G318 Galaxy V Plus (Mati Total, Blank Display, Touchscreen Tidak Fungsi) Sukses

Kerusakan:
- Mati total.
- Ex-water.

Analisa:
- Cek asupan arus listrik via Power Supply, arus gantung 0.12A.
- Buka mesin, kemudian cek bagian yang korosi, terlihat jelas pada jalur VLCD_3V dan VTOUCH.
- Coba bersihkan korosinya, hasil tetap sama, mati total, arus gantung 0.12A.
- Coba cungkil satu per satu komponen korosi, bersihkan kembali dengan thinner.
- Cek kembali via Power Supply, berhasil....kondisi HH sudah nyala, arus mulai berdenyut.
- Berhubung jalur VTOUCH dan VLCD sudah tidak bisa diselamatkan, terpaksa jumper dari titik-titik yang mengeluarkan tegangan yang sama.
- Coba kembali LCD dan TS, sukses.



Kondisi awal mesin, korosi



Proses finishing jumper jalur VLCD & VTOUCH



Mode Zoom In untuk jalur VLCD_3V dan VTOUCH_3V



Hasil akhir





Blackberry 9700 Onyx (Mati Total, Terkadang Cuma Redled Sekali) Sukses

Kerusakan:
- Mati total.
- Terkadang cuma muncul RED LED indikator sekali, setelah itu mati lagi.

 Analisa:
- Coba cek asupan arus listrik via Power Supply, naik 0.09A, terkadang turun 0.08A. Menurut saya, ini termasuk karakteristik arus normal untuk tipe Onyx.
- Coba angkat kaleng Power kemudian cek bagian komponen yang discurigai korosi, tidak ada.
- Coba injek tegangan via Power Supply, lampu indikator nyala, tapi setelah itu mati lagi.
- Coba pasang batrai, sudah tidak nyala lagi.
- Coba injek tegangan VBAT langsung ke titik VSYS, lampu indikator bisa nyala.
- Langsung saja bypass dari VPWR_SYS ke VSYS, sukses.

Catatan: cara ini jangan dijadikan patokan mengerjakan kasus yang sama. Sama kasus belum tentu sama proses pengerjaannya. Tetap beranalisa itu yang paling utama.



Proses eksekusi



Mode Zoom In, proses bypass dari VPWR_SYS ke VSYS



Hasil akhir





Samsung SM-G318 Galaxy V Plus (Touchscreen Tidak Fungsi) Sukses

Kerusakan:
- Layar sentuh tidak berfungsi.

Analisa:
- HH ex-repair.
- ex-water damage.
- Sudah gonta-ganti touchscreen tetap sama.
- Sudah gonta-ganti LCD tetap sama.
- Ukur kebutuhan tegangan touchscreen di jalur VTOUCH_3V tidak keluar sama sekali.
- Cari tegangan yang sama mengeluarkan 3V, adanya tepat di samping jalur VTOUCH, yaitu VLCD_3V.
- bypass dari VLCD_3V ke VTOUCH_3V.
- Coba kembali Touchscreen, tetap tidak berfungsi.
- Coba ganti Touchscreen, sukses. Kesimpulan, kerusakan berasal dari layar sentuh & jalur yang putus.



Kondisi awal mesin, korosi diarea jalur VTOUCH_3V



Proses eksekusi



Hasil akhir





Samsung GT-S7270 Galaxy Ace 3 (Mati Total) Sukses

Kerusakan:
- Mati total.
- VBAT short full.

Analisa:
- Buka mesin, kemudian injek tegangan, kedetek short di salah satu capasitor sekitar area power.
- Cabut kapasitor.



Proses eksekusi



Hasil akhir



Samsung SM-G318 Galaxy V Plus (Blank Display) Sukses

Kerusakan:
- Blank hitam/gelap.

Analisa:
- Jalur VLCD_3V dicurigai short.
- Coba injek tegangan pada jalur VLCD_3V, kedetek juga penyebab shortnya.
- Capasitor kecil disamping konektor simcard jebol.
- Buang (Diganti bila perlu).



Proses eksekusi & tahap finishing



Hasil akhir



Samsung GT-E1272 (Setelah Mode Sleep Atau Ditutup, Layar Tidak Nyala) Sukses

Kerusakan:
- Ketika Mode Sleep/tidur, layar sudah tidak mau nyala.
- Ketika ditutup, layar sudah tidak nyala lagi.

Analisa:
- Buka mesin, ternyata ex-water damage.
- Bagian sensor korosi.
- Cabut sensor, kaki-kainya sudah tidak bisa diselamatkan.
- Cari sensor dari kanibalan, tidak ada. Terpaksa dibuang.
- Jika dibuang, ada efek sampingnya gk? tentu ada. Ketika mode sleep, dalam kondisi layar mati untuk menghidupkan kembali layarnya cukup dengan menekan sembarang tombol.



Kondisi awal mesin, sensor korosi



Hasil setelah proses eksekusi



Hasil akhir





Samsung Galaxy Prime SM-G531 / G530 (Blank Display) Sukses

Kerusakan:
- Blank gelap, seperti halnya tidak keluar lampu.

Analisa:
- Ex-repair.
- Gonta-ganti LCD tetap sama.
- Capasitor yg saya asumsikan sebagai filter VLCD_3V sudah dicopot.
- Short jalur VLCD_3V.
- Teringat pernah alami kasus yg sama, tapi tidak terselesaikan karena kebingungan eksekusi komponen yang bermasalah. Untunglah disini terjawab tuntas penyebab short jalur VLCD_3V.
- Injek tegangan di jalur VLCD_3V, ternyatak keluar asap di sudut kaleng.
- Karena posisinya yg susah dijangkau, coba main cungkil. Ternyata tepat sasaran, short hilang.
- Tes kembali LCD.

Sukses



Tidak terlihat jelas tapi posisi komponen yang short ada disudut kaleng, caps. kecil filter VLCD_3V.



Hasil akhir



Nokia 225 (Mati Total, Short Full) Sukses

Kerusakan:
- Mati total.

Analisa:
- Short VBAT.
- Coba injek tegangan VBAT, langsung keluar asap di salah satu capasitor filter VBAT.
- Buang capasitor, ganti dengan nilai yg mendekati toleransi.

Sukses



caps. filter VBAT jebol



Hasil akhir



Nokia 105 - RM-1134 (Tidak Ada Respon Pengisian) Sukses

Kerusakan:
- Hubungkan USB, tidak ada respon pengisian sama sekali.


Analisa:
- Cek hambatan jalur USB (VBUS, bagus).
- Dalam kondisi hubungkan cas, ukur tegangan VBUS (5V, normal).
- Ukur tegangan sana-sini di sekitar jalur cas, ada yg keluar 2,5V. (Tidak tau fungsinya untuk apa tapi benar-benar dibuat pusing).
- Ukur lagi tegangan disebelah kaleng CPU, dalam kondisi terhubung cas, keluar tegangan, termasuk pasang batrai, mulai dari tegangan 5V, 7V, 2,5V ada semua, entah apa gunanya.
- Berhubung tidak ada panduan skema, termasuk juga komperan HH normal, terpaksa diakali dengan teknik pengisian manual. Langsung isi ke batrai tanpa regulator & perhitungan digital HH.
 - Intinya, pengisian ini terjadi secara manusal langsung dari cas ke batrai, difilter oleh dioda.
- Tentu saja bar pengisian pada layar HH tidak bekerja, tapi tenang saja, dalam waktu setengah jam saja pengisian batrai sudah hampir penuh.

(Catatan: trik ini sangat tidak dianjurkan kecuali benar-benar terjepit keadaan)



Ikuti langkah-langkah seperti pada gambar



Hasil akhir
