Nokia 603 (Tiap Masukkan Simcard HH Langsung Mati)

Kerusakan:
- Tiap kali masukkan simcard, HH langsung mati.

Analisa & Solusi:
- Untuk kasus seperti ini sudah pasti kerusakan berasal dari IC PA karena jalur VCC PA jebol.
- Pastikan L7516 dalam kondisi short, jika benar...langsung eksekusi IC PA.
- Cabut, kemudian ganti IC PA baru.
- Untuk proses pemasangan IC PA itu sendiri tidak terlalu rumit, cukup buat butiran timah dari pencetak IC yang berukuran diameter agar besar kaki ic nya.
- Setelah itu, butiran tadi dipasang pada board, gunanya untuk mempermudah pemasangan IC PA.
- Keunggulannya, cepat, bisa digoyang untuk proses pemasangannya biar pas, dan tidak membutuhkan panas yang berlebihan tujuannya agar IC PA tidak jebol. Sukses

Proses cabut IC PA yang jebol

Proses cetak butiran timah

Proses pasang butiran timah

Proses pemasangan IC PA baru

Pastikan kondisi L7516 tidak short

Jika sohrt, artinya IC PA baru jebol akibat kepanasan

Hasil akhir

Samsung GT-i8160 (Tombol On/Off Tidak Berfungsi)

Kerusakan:
- Tombol on/off tidak berfungsi.
- Bisa dicas.

 Analisa & Solusi:
- Ukur hambatan jalur switch on/off normal (tidak putus jalur).
- Cek skema, ada yang mencurigakan dengan komponen U406.
- Tidak perlu saya jelaskan ya, intinya salah satu resistor yang terhubung dengan U406 bermasalah. Entah bad connect atau putus jalur atau mungkin juga nilainya sudah berubah dari nilai toleransi.
- Langsung bypass (jumper) resistor tadi, sukses.

Proses tes bypass dengan pinset

Hasil bypass

Tes nyalakan HH setelah bypass jalur on/off

Bonus wallpaper

Asus Z007 (Hang Logo, Dicas Panas)

Kerusakan:
- Menurut customer, jika dinyalakan HH hang logo.
- Dicas juga sangat panas.

Analisa & Solusi:
- Cek via PS, baru tekan tombol on/off, arus sudah melonjak 0.60A lebih.
- Dalam kondisi HH dinyalakan, raba area yang panas, berasal dari IC Power.
- Ukur resistansi jalur yang dilalui capasitor disekitar IC Power, ketemu titik shortnya disalah satu capasitor.
- Injek tegangan di jalur ini, IC Power yang panas.
- Agak ragu dengan kondisi IC Power, coba dicabut, ternyata masih juga short.
- Injek tegangan lagi di jalur yang short, ternyata diluar dugaan, panas berasal dari area konektor simcard.
- Setelah dicermati, ternyata panas disebabkan karena kaki-kaki micro card yang bersentuhan dengan ground.
- Coba rapikan kaki-kaki micro card, short pun hilang.
- Pasang kembali IC Power, tes nyalakan HH...sukses.
- Tes pasang micro card, terdetek dengan sempurna.

Proses eksekusi IC Power & capasitor yang dicurigai short.

Ternyata salah sasaran.

Ternyata short disebabkan karena kaki-kaki micro card bersentuhan dengan ground.

Proses pemasangan kembali IC Power.

Hasil akhir.

Iphone 6 (Mati Total) Short VBAT

Kerusakan:
- Mati total.

Analisa & Solusi:
- Coba injek tegangan, muncul panas di area CPU
- Angkat kaleng CPU, kemudian deteksi lagi area yang short sambil tuang thinner secukupnya.
- Muncul asap pada capasitor.
- Sempat salah eksekusi, tapi untunglah ketemu juga penyebabnya.
- Cabut capasitor yang short tadi & sukses.

Proses detek short

Capasitor jebol.

Hasil akhir

Samsung Tab 3V (SM-T116 / SM-T111) Touchscreen Tidak Berfungsi

Kerusakan:
- Touchscreen/layar sentuh tidak berfungsi.

Analisa & Solusi:
- Sudah gonta-ganti TS baru tetap sama.
- Ganti dari tab normal juga sama.
- Coba komper tegangan dari tab normal, diperoleh data sebagai berikut:

Tegangan 7V tidak keluar.
Tegangan 2.8V tidak keluar.

- Coba bypass tegangan 2.8V dari tegangan yg sama, tidak berhasil, karena tegangan 7V juga tidak keluar dan sangat tidak mungkin untuk di bypass dari tegangan lain (tegangan ini sangat langka).
- Coba ganti IC Touchscreen dari kanibalan, sukses.

kanibalan Samsung Tab SM-T111

cabut IC TS nya

Titik pengukuran tegangan yang hilang

Proses pemasangan IC TS Samsung Tab T116

Test Point (Created by Tiander)

 Hasil akhir

Samsung SM-G318HZ (Galaxy V Plus) Short IC PA

Kerusakan:
- Menurut customer, HH dicas tidak penuh-penuh.
- Short setengah VBAT.

Analisa & Solusi:
- Ini sebenarnya penyebab cas tidak penuh-penuh karena kondisi HH short.
- Buka mesin, asal panas berasal dari IC PA. Ternyata IC PA sudah dalam kondisi berlubang.
- Langsung eksekusi PA, cabut & ganti dari kanibalan.
- Berhubung tidak ada kanibalan dari HH yang sama, ganti dari Core 2 (SM-G355H).
- Sukses.

Short sebelum menekan tombol On/Off (Short VBAT)

IC PA jebol

Ambil IC PA dari kanibalan Samsung Galaxy Core 2

Proses eksekusi IC PA

Buat butiran timah untuk membuat kaki-kaki IC PA

Gunakan butiran timah sebagai kak-kaki IC PA

Proses pemasangan IC PA

Hasil akhir

Blackberry Z3 (Mati Total)

Kerusakan:
- Menurut customer, HH mati total setelah masuk air.
- Short setengah VBAT.

Analisa & Solusi:
- Coba bongkar mesin, dibeberapa tempat terdapat korosi.
- Yang paling fatal adalah disekitar area Blitz, hangus & korosi.
- Langsung cabut komponen-komponen yang ada disekitarnya.
- Short hilang & HH pun nyala kembali.
- Entah apa fungsi komponen-komponen itu, tapi dugaan saya karena posisinya dekat dengan Blitz, kemungkinan itu adalah rangkaian Blitz. Berhubung tidak ada kanibalan, saya biarkan begitu saja dengan memberi penjelasan kepada customer, jika ada fitur yang tidak dapat digunakan, dimaklumi saja, karena komponennya sudah rusak & tidak ada gantinya.
- Sukses

Komponen yang diketahui korosi & gosong.

Cabut kemudian bersihkan.

Hasil akhir.

Alcatel 7049D (Tidak Ada Respon Pengisian)

Kerusakan:
- Menurut customer, HH tidak ada respon saat dicas.

Analisa & Solusi:
- Berhubung kondisi HH kondisi habis batrai, coba dicas sampai penuh
- Pasang kembali ke HH, niat mau mengisi malah ngebul asap.
- Ternyata dioda dekat konektor fleksibel USB jebol.
- Cabut & ganti dari kanibalan.
- Sukses.

Komponen dioda jebol

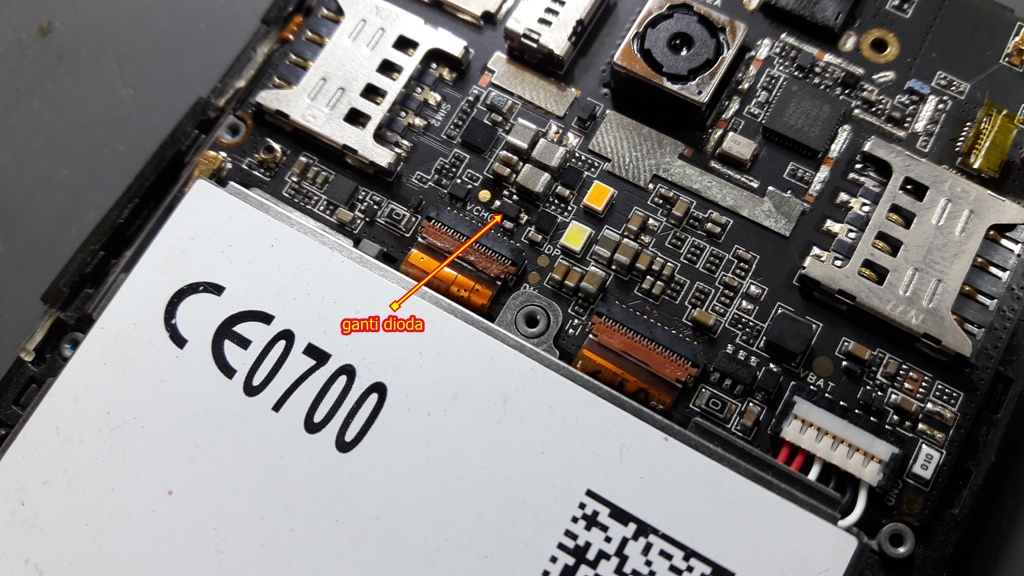

Proses ganti dioda

Hasil akhir

Samsung SM-G318HZ (Galaxy V Plus) Replace eMMC

Kerusakan:
- Kondisi awal HH, hang logo, terkadang susah nyala.
- Flash firmware full packed via odin sukses tapi malah mati total.

Analisa & Solusi:
- Langsung ganti eMMC dari bawaan HH Sk Hynix ke KMKJS.
- Write dump (userarea 256Mb) via UFI Box.
- Pasang kembali eMMC, tes nyalakan bisa, lanjut ke Download Mode.
- Flash firmware full packed, sukses, tapi setelah mode sleep (tidur), HH sudah tidak bisa dibangunkan.
- Cabut batrai lagi baru bisa dinyalakan. Begitu dan seterusnya.
- Ganti lagi eMMC pakai KMK7X, langkah-langkahnya sama seperti diatas.
- Jika sudah write dump jangan lupa klik "Rezise User Data & Realign Partitions" supaya ROM nya bisa diresize ke 8GB.
- Jika kondisi HH sudah dipastikan normal, lanjutkan flash firmware untuk BI nya.
- Sukses.

 Proses cabut eMM

 Proses pemasangan eMMC KMKJS (gagal)

dengan eMMC KMKJS, sukses flash, ROM 4GB tetapi masalah

yang timbul adalah setelah sleep mode, HH tidak bisa dibangunkan,

harus cabut batrai dan dinyalakan kembali (gagal)

setelah proses write dump, wajib "Resize User Data & Realign Partitions"

untuk meresize ROM up ke 8GB

Proses pemasangan eMMC KMK7X

Flash firmware dengan full packed, disini yang saya gunakan adalah

"G318HZDDU0AOG2_ODD0AOG2_India_v4.4.4_Repair_Firmware".

Setelah sukses, lanjutkan dengan firmware BI, disini yang saya gunakan adalah

"G318HZDXU0AOF5_G318HZOLB0AOF5_XSE_Indonesia_v4.4.4"

ROM Real up 8GB

IMEI sudah langsung muncul dengan file dump (userarea 256Mb)

silahkan buat yang mau mencoba file dump ini

SM-G318HZ(KTU84P.G318HZDXU0AOF5-4.4.4-KTU84P) TESTED.zip

Cara Memperbaiki File Zip, 7Zip, atau Tar Yang Rusak

Mungkin banyak dari rekan-rekan teknisi HP yang pernah mengalami hal tersebut. Setelah selesai mengunduh file, niat mengekstrak file jadi galau karena file korup. Mau mengunduh lagi tidak punya cukup quota internet. Atau mungkin ketika digunakan untuk memprogram malah menyebabkan error. Ada baiknya direpair dulu. Lantas gimana solusinya? Jangan khawatir, gunakan saja aplikasi HaoZip.

Keunggulan Haozip dibanding aplikasi ekstraktor lainnya adalah:
- Bisa langsung mengekstrak file yang rusak tadi.
- Bisa merepair file yang rusak menjadi file kompres baru.

Contoh untuk mengektrak file yang rusak misalnya file zip atau 7zip tinggal klik 2 kali pada file tadi kemudian klik Ekstrak. File siap dipakai. Perhatikan gambar berikut!

Contoh file zip yang rusak

Klik 2 kali pada file korup yang mau diekstrak tadi, kemudian klik "Ekstrak".

Klik "OK" tunggu sampai file selesai diekstrak dan siap pakai.

Contoh untuk merepair file yang rusak misalnya file tar atau pada firmware setool, tidak perlu repot dengan mengekstrak file tadi kemudian dikompres ulang, cukup dengan mengklik Repair, dan file siap dipakai.
Perhatikan gambar berikut!

Klik 2 kali pada file korup yang mau direpair, akan muncul jendela seperti diatas, klik Repair.

muncul jendela baru, klik "Repair" lagi dan tunggu sampai selesai.

File kompresi baru sudah terbentuk, siap dipakai.

Download haozip_v3.0_enu.exe

Firmware Samsung S4 - GT-i9500 Replika (MT6572)

Created by Infinity-Box (c) Chinese Miracle II (c) 2016
Device Brand   : samsung
Device Model   : ja3g
Device CPU     : MT6572
Device IntName : ja3gxx
Device Version : 4.2.2
Device Compile : 11/7/2013 12:19:58 PM
Device Project : ALPS.JB3.MP.V1
Device ExtInfo : GT-I9500

Download Firmware

Firmware Asus Z00VD (MT6580)

Created by Infinity-Box (c) Chinese Miracle II (c) 2016
Device Brand   : asus
Device Model   : ASUS_Z00VD
Device CPU     : MT6580
Device IntName : WW_Phone
Device Version : 5.1
Device Compile : 10/21/2015 5:39:38 AM
Device Project : WW_Phone-12.1.1.5-20151021
Device ExtInfo : ASUS_Z00VD

Direkomendasikan dengan dongle CM2



Download Firmware

Firmware Samsung Galaxy A8 (MT6572)

Created by Infinity-Box (c) Chinese Miracle II (c) 2016
Device Brand   : TX
Device Model   : TX
Device CPU     : MT6572
Device IntName : G7
Device Version : 5.1
Device Compile : 10/15/2015 6:15:06 AM
Device Project : ALPS.KK1.MP7.V1
Device ExtInfo : G7



Download Firmware
