Samsung Galaxy Ace 2 (GT-i8160) Ganti eMMC

Kerusakan:
- Mati total.
- Tekan tombol power, arus gantung 0.06A.

Analisa & Solusi:
- Berhubung eMMC yang digunakan adalah Sandisk, keyakinan 99% kerusakan berasal dari eMMC.
- Langsung ganti eMMC dengan KMVTU (ROM 16GB).

Gunakan UFI Box, supaya langkah-langkahnya tepat, ikuti step berikut ini!
- Identify eMMC.
- Erase.
- Factory Reset.
- Update eMMC FW.
- Masukkan ext.csd & Userarea (256MB).
- Write.
- Lanjut write firmware di tab "Factory Image".
- Karena eMMC yang digunakan adalah 16GB, maka perlu dilakukan resize ROM. Beralih ke tab "User Partitions" kemudian klik "Special Task", klik "Resize User Data & Realign Partitions". Jika muncul pilihan, abaikan saja.... akan muncul pesan "log" merah.
- Pasang kembali eMMC. Coba nyalakan, jika keluar gambar & hang logo, berarti step nya sudah benar.
- Lanjutkan dengan flashing, cukup gunakan firmware one packed.
- Jika sukses, ROM akan mengalami masalah...tinggal "Format Penyimpanan" maka ROM akan dikenali menjadi 12GB, selebihnya digunakan untuk system.
- Cek Imei, jika default atau "000000...", tinggal write IMEI dengan Z3X atau Octopus. Sebelumnya pastikan "Mode Debugging" aktif & kondisi HH sudah diroot.


Untuk yang membutuhkan file dump nya boleh download disini.
GT-I8160 OK.z7

Proses cabut eMMC (Sandisk ganti KMVTU)

Proses write dump & firmware. Jangan lupa klik "Special Task" jika ingin menyesuaikan ROM.

Proses pemasangan kembali eMMC

Proses flashing, cukup gunakan firmware one packed.

Format memory agar terbaca real 16GB.

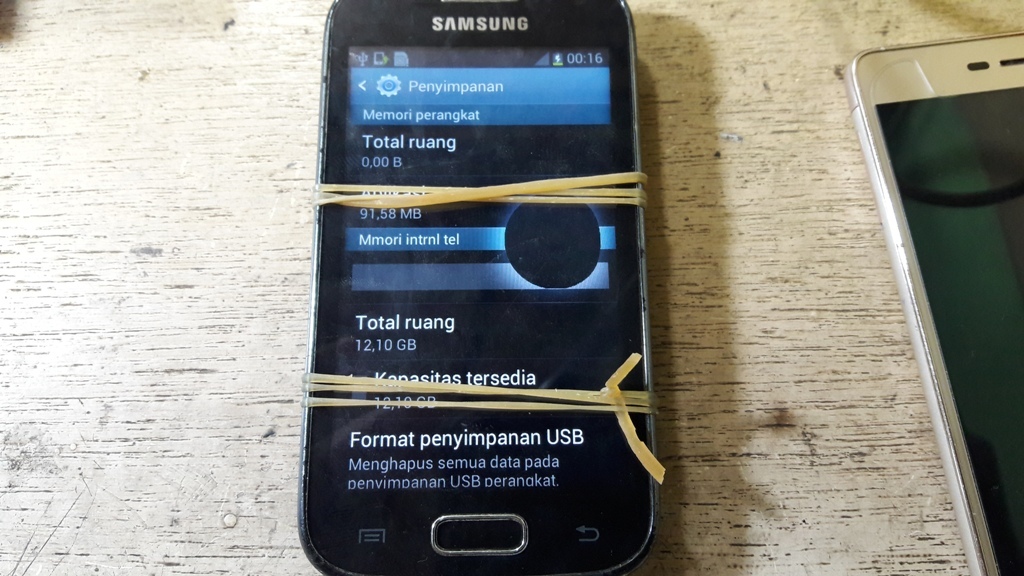

Hasil setelah format memory.

Jika Imei menjadi 000000.... lanjutkan dengan proses write IMEI, aktifkan adb & root terlebih dahulu.

Proses write Imei menggunakan Z3X Pro

Hasil akhir.

Nokia 206 (Charger Dicabut, Pengisian Terus Berjalan)

Kerusakan:
- Jika charger dicabut, pengisian terus berjalan.

Analisa & Solusi:
- Gonta-ganti batrai tetap sama.
- Cek kondisi mesin, ternyata ex-water.
- Coba bersihkan komponen yang dicurigai ex-water, hasilnya tetap sama.
- Langsung cabut & ganti ketiga komponen yang ditandai.

Ganti ketiga komponen yang ditandai

Kondisi HH kembali normal. Charger dicabut, pengisian pun terhenti.

Samsung Galaxy V (SM-G313HZ) Ganti eMMC

Kerusakan:
- Mati total.
- Tekan tombol power, arus melonjak 0.60A lebih.

Analisa & Solusi:
- Saat arus melonjak tinggi, raba bagian yg panas sangat terasa di eMMC.
- Ukur jalur disekitar eMMC, ada yg short full.
- Cabut capasitor di area tersebut, short tetap ada.
- Coba injek tegangan di jalur tersebut, malah CPU yang panas.
- Cuma ada satu pilihan, ambil resiko ganti eMMC. Jika short tetap ada, berarti CPU bermasalah.
- Setelah coba cabut eMMC, ternyata dugaan saya tidak meleset. Asal short berasal dari eMMC.
- Cari eMMC dari kanibalan yang sama, disini eMMC yang saya gunakan adalah KMN5X. Lanjut dengan "Identify eMMC" via UFI Box. Kondisi eMMC layak pakai. Tinggal cetak ulang dan flashing dengan firmware full packed (G313HZ_DBU0ANH1_OLB0ANH1).

Buat yang mau koleksi dump silahkan, cuma 256MB saja. Download disini.

SM-G313HZ(KOT49H.G313HZDBU0AOB4-4.4.2-KOT49H)[KMN5X000ZM-B209_C57EEA28].zip

Proses eksekusi eMMC

Proses pemasangan eMMC KMN5X

Proses Identifikasi eMMC, ini adalah eMMC cabutan yang langsung saya pakai tanpa meng-erase isi nya.

Setelah pemasangan eMMC, coba nyalakan HH.... jika sukses langsung tampil gambar, otomatis HH bootloop, silahkan lanjutkan dengan proses flashing firmware full packed.

Coba cek versi pita dasar, ternyata muncul.

Cek Imei juga langsung keluar.
