- Ex-water damage.
- lampu layar tidak nyala.
Analisa & Solusi:
- Cek driver lampu, korosi. Cabut kemudian keruk kaki yang korosi. Diketahui, merupakan jalur VBAT.
- Ganti driver lampu dari tipe HH yang sama (jangan gunakan driver lampu dari Galaxy V atau V Plus, karena letak kaki VBAT nya tidak sama).
- Fuse pada jalur VLED+ hilang karena korosi, pasang kembali.
Sukses
proses cabut driver lampu, keruk jalur & jumper VBAT

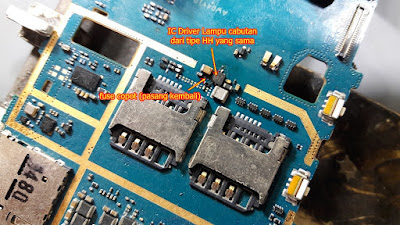

proses pemasangan IC Driver Lampu dari tipe HH yang sama &
pemasangan kembali fuse pada jalur VLED+ yang hilang.
Nilai tegangan pada jalur VLED+
kondisi HH kembali normal
